享誉告诉您如何解决铝工件加工容易变形？

通俗的说，夹具就是六个点（3+2+1：三点定面、两点定线、一点固定），而机加工需要解决变形。常见的铝零件加工变形的原因很多，与材质、零件形状、生产条件等都有关系。主要有几个方面：毛坯内应力引起的变形，切削力、切削热引起的变形，夹紧力引起的变形。

减少铝加工变形的工艺措施

1、降低毛坯内应力

采用自然或人工时效以及振动处理，均可部分消除毛坯的内应力。预先加工也是行之有效的工艺方法。对较大的毛坯，由于余量大，故加工后变形也大。若预先加工掉毛坯的多余部分，缩小各部分的余量，不仅可以减少以后工序的加工变形，而且预先加工后放置一段时间，还可以释放一部分内应力。

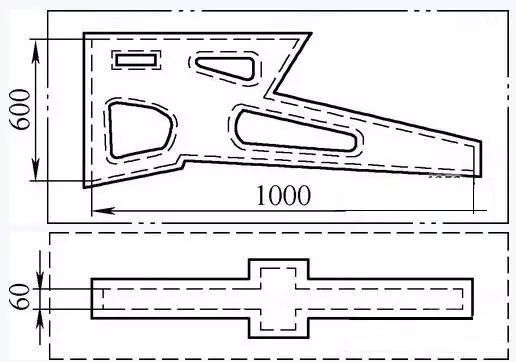

例如图1所示为大梁零件，毛坯形状如图双点划线所示重60kg，而零件仅重3kg。若按图中虚线所示一次性加工成形，平面度误差可高达14mm，若按图中实线进行预加工，自然时效一段时间后再加工成形为所需要的零件，则平面度误差可以减小到3mm。

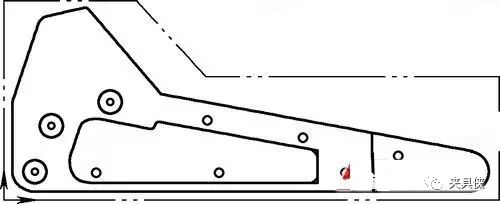

图2为某型号穿盖器零件，局部最小厚度仅为3mm，加工前的毛坯厚度为20mm。可以上加工中心用压板换压的方法将零件直接加工到尺寸，但是从工作台上取下来时，零件底部两端会向上翘起，造成尺寸严重超差甚至报废。

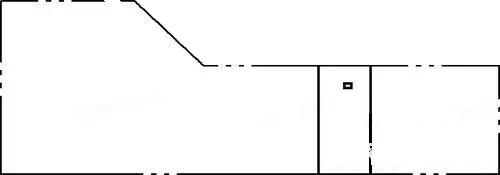

所以在加工之前，先在毛坯上开一个应力释放槽，如图3实线位置所示，再从工作台上取下，自然时效1～2h，让变形尽量在此时全部发生。之后，增加一个钳工校平工序将零件校平，则零件在后续加工中变形量会大幅度地降低。

2、改善刀具的切削能力

刀具的材料、几何参数对切削力、切削热有重要的影响，正确选择刀具，对减少零件加工变形至关重要。

（1）合理选择刀具几何参数

①前角：在保持刀刃强度的条件下，前角适当选择大一些，一方面可以磨出锋利的刃口，另外可以减少切削变形，使排屑顺利，进而降低切削力和切削温度。切忌使用负前角刀具。

②后角：后角大小对后刀面磨损及加工表面质量有直接的影响。切削厚度是选择后角的重要条件。粗铣时，由于进给量大，切削负荷重，发热量大，要求刀具散热条件好，因此，后角应选择小一些。精铣时，要求刃口锋利，减轻后刀面与加工表面的摩擦，减小弹性变形，因此，后角应选择大一些。

③螺旋角：为使铣削平稳，降低铣削力，螺旋角应尽可能选择大一些。

④主偏角：适当减小主偏角可以改善散热条件，使加工区的平均温度下降。

（2）改善刀具结构

①减少铣刀齿数，加大容屑空间。由于铝件材料塑性较大，加工中切削变形较大，需要较大的容屑空间，因此容屑槽底半径应该较大、铣刀齿数较少为好。

②精磨刀齿。刀齿切削刃部的粗糙度值要小于Ra=0.4um。在使用新刀之前，应该用细油石在刀齿前、后面轻轻磨几下，以消除刃磨刀齿时残留的毛刺及轻微的锯齿纹。这样，不但可以降低切削热而且切削变形也比较小。

③严格控制刀具的磨损标准。刀具磨损后，工件表面粗糙度值增加，切削温度上升，工件变形随之增加。因此，除选用耐磨性好的刀具材料外，刀具磨损标准不应该大于0.2mm，否则容易产生积屑瘤。切削时，工件的温度一般不要超过100℃，以防止变形。

3、改善工件的装夹方法

对于刚性较差的薄壁铝件工件，可以采用以下的装夹方法，以减少变形：

（1）对于薄壁衬套类零件，如果用三爪自定心卡盘或弹簧夹头从径向夹紧，加工后一旦松开，工件必然发生变形。此时，应该利用刚性较好的轴向端面压紧的方法。以零件内孔定位，自制一个带螺纹的穿心轴，套入零件的内孔，其上用一个盖板压紧端面再用螺帽背紧。加工外圆时就可避免夹紧变形，从而得到满意的加工精度。

（2）对薄壁薄板工件进行加工时，*选用真空吸盘，以获得分布均匀的夹紧力，再以较小的切削用量来加工，可以很好地防止工件变形。

（3）使用填塞法。为增加薄壁工件的工艺刚性，可在工件内部填充介质，以减少装夹和切削过程中工件达变形。例如，向工件内灌入含3%～6%硝酸钾的尿素熔融物，加工以后，将工件浸入水或酒精中，就可以将该填充物溶解倒出。

4、合理安排工序

高速切削时，由于加工余量大以及断续切削，因此铣削过程往往产生振动，影响加工精度和表面粗糙度。所以，数控高速切削加工工艺过程一般可分为：粗加工-半精加工-清角加工-精加工等工序。对于精度要求高的零件，有时需要进行二次半精加工，然后再进行精加工。粗加工之后，零件可以自然冷却，消除粗加工产生的内应力，减小变形。粗加工之后留下的余量应大于变形量，一般为1～2mm。精加工时，零件精加工表面要保持均匀的加工余量，一般以0.2～0.5mm为宜，使刀具在加工过程中处于平稳的状态，可以大大减少切削变形，获得良好的表面加工质量，保证产品的精度。

避免铝变形的6种操作方法

除了改善刀具性能以及预先采用时效处理消除材料的内应力之外，在实际操作中，使用恰当的操作方法可以有效避免材料的加工变形。

1、对称加工法

对于加工余量大的零件，为使其在加工过程中有比较好的散热条件，避免热量集中，加工时，宜采用对称加工。如有一块90mm厚的板料需要加工到60mm，若铣好一面后立即铣削另一面，一次加工到*尺寸，则平面度达5mm;若采用反复进刀对称加工，每一面分两次加工到*尺寸，可保证平面度达到0.3mm。

2、分层多次加工法

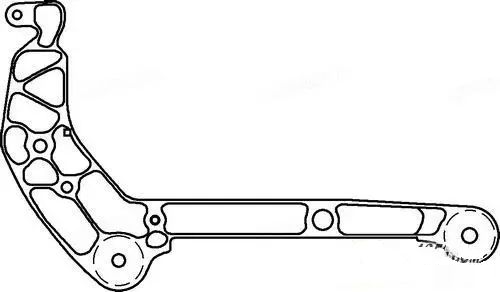

如果板材零件上有多个型腔，如下图所示。加工时，不宜采用一个型腔一个型腔的次序加工方法，这样容易造成零件受力不均匀而产生变形。采用分层多次加工，每一层尽量同时加工到所有的型腔，然后再加工下一个层次，使零件均匀受力，减小变形。

3、恰当选择切削用量

通过改变切削用量来减少切削力、切削热。在切削用量的三要素中，背吃刀量对切削力的影响很大。如果加工余量太大，一次走刀的切削力太大，不仅会使零件变形，而且还会影响机床主轴刚性、降低刀具的耐用度。如果减少背吃刀量，又会使生产效率大打折扣。不过，在数控加工中都是高速铣削，可以克服这一难题。在减少背吃刀量的同时，只要相应地增大进给，提高机床的转速，就可以降低切削力，同时保证加工效率。

4、走刀顺序要讲究

粗加工和精加工应该采用不同的走刀顺序。粗加工强调的是提高加工效率，追求单位时间内的切除率，一般可采用逆铣。即以最快的速度、最短的时间切除毛坯表面的多余材料，基本形成精加工所要求的几何轮廓。而精加工所强调的是高精度高质量，宜采用顺铣。因为顺铣时刀齿的切削厚度从最大逐渐递减至零，加工硬化程度大为减轻，同时减轻零件的变形程度。

5、薄壁件二次压紧

薄壁工件在加工时由于装夹产生变形，即使精加工也是难以避免的。为使工件变形减小到*限度，可以在精加工即将达到*尺寸之前，把压紧件松一下，使工件自由恢复到原状，然后再轻微压紧，以刚能夹住工件为准，这样可以获得理想的加工效果。总之，夹紧力的作用点*在支承面上，夹紧力应作用在工件刚性好的方向，在保证工件不松动的前提下，夹紧力越小越好。

6、先钻后铣加工法

在加工带型腔零件时，加工型腔时尽量不要让铣刀像钻头似的直接向下扎入零件，导致铣刀容屑空间不够，排屑不顺畅，造成零件过热、膨胀以及崩刀、断刀等不利现象。要先用与铣刀同尺寸或大一号的钻头钻下刀孔，再用铣刀铣削。或者，可以用CAM软件生产螺旋下刀程序。
